Стенд предназначен для получения знаний и практических навыков построения систем контроля и управления доступом (СКУД). Стенд позволяет построить СКУД с централизованным управлением на базе контактных и бесконтактных карт, технологии Touch Memory, eToken, биометрических систем, а также с использованием систем автоматического определения автомобильных номеров. В стенде моделируются ситуации использования СКУД для проходных, помещений, охранных объектах, местах проезда автотранспортах, а также для доступа к программным системам. Кроме основных задач СКУД, как ограничение доступа и идентификация личности, стенд позволяет выполнять дополнительные задачи, такие как учёт рабочего времени, ведение баз и журналов, интеграция с системой видеонаблюдения.
Стенд разделен на два модуля: модуль исполнительных устройств (замки, реле, шлагбаум) и модуль управляющих устройств (контроллеры, считыватели и вспомогательные устройства). Разъемы устройств выведены на лицевую панель и имеется возможность самостоятельной коммутации устройств студентами.
Состав стенда
- Ноутбук (1 шт.)
- Тренажёр симуляции физических объектов доступа (1 шт.)
- Модель шлагбаума (1 шт.)
- Сетевое реле (1 шт.)
- Электромагнитный замок (1 шт.)
- Электромеханический замок (1 шт.)
- Соленоидный замок (1 шт.)
- Сдвиговый электрозамок (1 шт.)
- Сетевой контроллер для организации СКУД (3 шт.)
- Мультимедийный терминал многофакторной идентификации (1 шт.)
- Настольное устройство чтения/записи смарт-карт (1 шт.)
- Конвертор USB/RS485 (1 шт.)
- Программатор карт типа Mifare (1 шт.)
- Считыватель бесконтактных смарт-карт типа EM-Marine (1 шт.)
- Считыватель бесконтактных смарт-карт типа Mifare (1 шт.)
- Программатор ключей типа Touch-Memory (1 шт.)
- Считыватель ключей типа Touch Memory (1 шт.)
- Сетевой контроллер типа Touch Memory (1 шт.)
- Блок питания (1 шт.)
- USB-разветвитель (1 шт.)
- IP-камера (1 шт.)
- Коммутатор неуправляемый (1 шт.)
- Макет номера ТС РФ (5 шт.)
- Контактная смарт-карта с объёмом памяти 256 Кбайт (5 шт.)
- USB ключ типа e-token (1 шт.)
- Смарт-карта типа Mifare (5 шт.)
- Смарт-карта типа EM-Marine (5 шт.)
- Ключ-таблетка (5 шт.)
- Комплекс для распознавания автомобильных номеров (1 комплект)
- Методическое пособие в электронном виде (1 к-т).
Лабораторные работы
- Построение системы контроля управлением доступом (СКУД) на базе контактных смарт-карт.
- Построение СКУД на базе ключей-таблеток.
- Построение СКУД на базе бесконтактных карт.
- Построение СКУД на базе бесконтактных карт с защитой от копирования.
- Построение СКУД на базе биометрических систем.
- Построение СКУД на базе ключей типа eToken.
- Построение СКУД с использованием видеофиксации автомобильных номеров.
Характеристики стенда
- Модуль исполнительных устройств (1 шт.)
Материал каркаса: алюминиевый профиль
Материал лицевых панелей: анодированный алюминий
К модулю крепятся все элементы из п.п. 5-10.
Модуль содержит четыре открывающиеся двери. - Модуль управляющих устройств (1 шт.)
Материал каркаса: алюминиевый профиль
Материал лицевых панелей: анодированный алюминий
К модулю крепятся все элементы из п.п. 11-25. - Ноутбук (1 шт.)
• размер диагонали экран – 15,6 дюймов
• количество ядер в процессоре – 2 - Тренажёр симуляции физических объектов доступа (1 лицензия на 1 рабочее место с предустановкой на ноутбуке)
Симулятор представляет виртуальную объёмную сцену, которая представляет собой аналог небольшого предприятия, состоящего из офисного здания, складского помещения, парковки, территориальных ограждений и дорог. Также в симуляторе реализован пользовательский интерфейс.
Симулятор показывает наглядные примеры применения и представления принципов работы систем контроля и управления доступом (СКУД) в реальной жизни:
• моделирование ситуаций использования СКУД для «точек прохода»;
• примеры «точек прохода».
Наполнение объёмной сцены
Сцена помимо интерьера и помещений, перечисленных в пункте «Функциональные требования», состоит из ключевых объектов, которые представляют из себя модели «точек прохода»:
• два турникета;
• две входных двери;
• рольставни;
• шлагбаум;
• IP-камера.
Также в сцене в помещении склада располагается стеллаж, на котором хранятся пять коробок с отображением на них уникальных штрих-кодов, соответствующих штрих-кодам, прилагающихся к стенду в виде распечатки листа А4.
Привязка устройств стенда к моделям сцены
Симулятор обеспечивает связь между физическими устройствами стенда и моделями устройств внутри себя. Симулятор корректно работает только при непосредственной привязке компьютера к стенду и его устройствам:
• сетевые контроллеры, которые обрабатывают сигнал подсоединенных к ним устройств и передают данные на компьютер через конвертер USB/RS-485;
• конвертер USB/RS-485, который передаёт данные с контроллеров на компьютер и наоборот;
• считыватели карт по технологии EM-Marine, Mifare, Touch Memory; при прикладывании карт к считывателю он передаёт данные на контроллер о допуске по приложенной карте (ключу);
• накладные кнопки выхода; при нажатии на кнопку сигнал передаётся на сетевой контроллер;
• биометрический терминал учета рабочего времени; при считывании отпечатка пальца, лица и приложенной карты терминал передаёт данные на контроллер о допуске;
• IP-камера, которая при распознавании автомобильного номера передаёт данные на компьютер через коммутатор;
• коммутатор вычислительной сети, который передаёт данные с IP-камеры на компьютер.
Привязка реализована следующими связками «3D-модель» – устройство: - «Входной турникет» – считыватель стандарта EM-Marine.
- «Выходной турникет» – считыватель стандарта Mifare.
- «Задняя входная дверь офиса со стороны улицы» – считыватель Touch Memory.
- «Задняя входная дверь офиса с внутренней стороны» – накладная кнопка выхода “Дверь офиса”.
- «Шлагбаум» – IP-камера.
- «Входная дверь склада со стороны улицы» – биометрический терминал.
- «Входная дверь склада с внутренней стороны» – накладная кнопка выхода “Дверь склада”.
- «Рольставни склада» – накладная кнопка выхода “Рольставни”.
Пользовательский интерфейс
Пользовательский интерфейс симулятора информирует и даёт возможность пользователю взаимодействовать с объёмной сценой для прохождения сценария. Интерфейс состоит из следующих блоков: - Выбор последовательного порта (COM-порта)
К COM-порту подключается конвертер USB/RS-485. Этот блок позволяет пользователю выбирать необходимый COM-порт для подключения эмулятора к устройствам стенда. Для этого симулятор при запуске находит все COM-порты компьютера и выводит их в выпадающий список кнопок. Также блок запоминает последний выбранный пользователем COM-порт и пытается автоматически подключиться к этому COM-порту, при этом блокируя данный блок от действий пользователя. При неудачной попытке подключиться к конвертеру USB/RS-485 через COM-порт симулятор разблокирует данный блок для того, чтобы дать возможность пользователю вручную выбрать необходимый COM-порт из доступных. После успешного подключения к конвертеру и контроллерам данный блок автоматически отключается. - Просмотр журнала сообщений
Данный состоит из поля текстового журнала и кнопки включения и отключения данного поля. В поле текстового журнала передаются все сообщения о важных событиях, произошедших при работе симулятора. Важными событиями являются сообщения следующих тематик:
• ошибки и исключения, связанные с инициализацией, подключением и работой конвертера, контроллеров, порта и IP-камеры;
• информация о подключенных конвертере и контроллерах;
• обрабатываемые события, приходящие от контроллеров;
• события определения автомобильных номеров. - Скорость воспроизведения 3D-сцены.
Пользователь имеет возможность изменять скорость воспроизведения сцены. - Выбор пути с подсказками
В данном блоке имеется набор кнопок выбора пути в соответствии с тем, на какой позиции находится пользователь (камера), а также текстовое поле подсказок с информацией о рекомендуемых действиях пользователя. Данный блок исчезает при перемещении от одной позиции камеры к другой, а при нахождении камеры в ключевых позициях появляется с соответствующим набором кнопок выбора пути и текстового поля подсказок. - Всплывающие подсказки
Данный блок содержит в себе динамически изменяющийся набор текстовых полей в виде столбца. Каждое текстовое поле представляет из себя всплывающую подсказку о следующих событиях:
• использование разрешенных и неразрешенных карт и ключей;
• использование накладных кнопок выхода;
• распознавание разрешенных и неразрешенных автомобильных номеров IP-камерой;
• сканирование штрих-кодов.
Сценарий демонстрации
Сценарий демонстрирует возможные применения устройств стенда в реальности и представлять из себя перемещение камеры по ключевым позициям сцены, соответствующим 3D-моделям связок, приведенных в пункте «Привязка устройств стенда к 3D-моделям сцены». Сценарий выполняется следующим образом:
- Инициализация симулятора
После запуска производятся следующие действия:
• сцена начинает сразу воспроизводиться;
• камера перемещается на стартовую позицию – на перекресток дорог въезда к складу и основной дороги;
• появляется интерфейс, состоящий из всех функциональных блоков, описанных в пункте «Пользовательский интерфейс», кроме блока, описанного в подпункте «Выбор пути с подсказками»;
• симулятор пытается автоматически подключиться к последнему использованному порту;
• журнал сообщений в течение всей работы симулятора начинает принимать и показывать события, описанные в подпункте «Просмотр журнала сообщений»;
• пользователь может в любой момент работы симулятора изменить скорость воспроизведения 3D-сцены;
• все перемещения камеры от позиции на позицию происходят автоматически без прямого управления пользователем; пользователь лишь задает путь следования камеры. - Работа симулятора

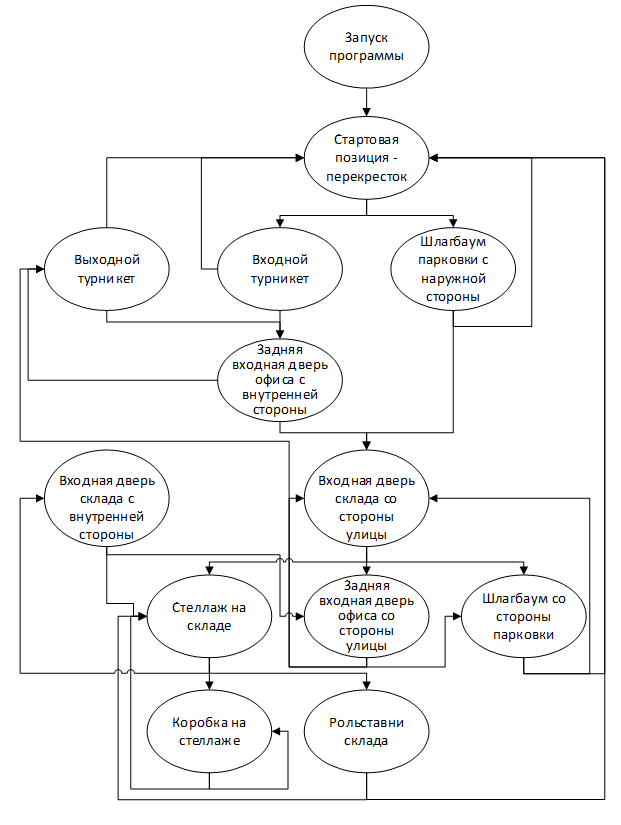

Перемещения пользователя по объёмной сцене симулятора происходит согласно ниже приведённой блок-схеме:
- Модель шлагбаума (1 шт.)
Представляет собой уменьшенную модель шлагбаума, который соединен с сетевым реле из п. 6 и срабатывает при распознавании макета номера автомобиля. - Сетевое реле (1 шт.)
• Web-интерфейс: есть
• Реле 220В / 7А: 4 штук
• Счетчик импульсов: 4 штук
• Выходы: ШИМ, RS-232, 2 x АЦП - Электромеханический замок (1 шт.)
• Рабочее напряжение: 12 В
• Материал корпуса: сталь
• Тип установки: накладной - Соленоидный электрозамок (1 шт.)
• Рабочее напряжение: 12 В
• Тип установки: врезной - Сдвиговый электрозамок (1 шт.)
• Рабочее напряжение: 12 В
• Тип установки: внутренний - Электромагнитный замок (1 шт.)
• Усилие на отрыв: 25 кг
• Напряжение питания: 12 В - Сетевой контроллер СКУД (2 шт.)
• Количество ключей: два банка, каждый по 8168 шт.
• Количество запоминаемых событий: 8192 шт.
• Типы записываемых ключей: простой
• Интерфейс связи со считывателем: Dallas Touch Memory, Wiegand 26
• Тип исполнительного устройства: электромеханический и электромагнитный замок
• Световая и звуковая индикация режимов работы: есть
• Интерфейс связи: RS-485
• Диапазон напряжение питания: 9-16 В постоянного тока
• Диапазон количества считывателей: 1 — 8
• Релейные выходы: 2
• Количество расписаний: 8
• Дополнительный выход питания считывателей: да
• Вход пожарной сигнализации: да
• Сетевой режим: да
• Автономный режим: да
• Автономное программирование: да - Сетевой контроллер СКУД со встроенным считывателем (1 шт.)
• Рабочая частота: 125 кГц
• Работа со стандартами: EM-Marine
• Диапазон дальности чтения: 6-8 см
• Количество ключей: 2024 шт.
• Количество запоминаемых событий: 2048 шт.
• Интерфейс связи со считывателем: ключ-таблетка
• Максимальная длина линии от считывателя до контроллера: 15 м
• Наличие перемычки для выбора типа замка: есть
• Тип исполнительного устройства: электромеханический/электромагнитный замок
• Световая и звуковая индикация режимов работы: есть
• Диапазон установки длительности открывания замка: от 0 до 25,5 c
• Интерфейс связи: RS-485
• Удаленность контроллера по RS-485: до 1200 м - Мультимедийный терминал многофакторной идентификации (1 шт.)
• Процессор: мультибиометрический с частотой 630 МГц
• Память: 256 Мбайт флэш-памяти, 64 Мбайт SDRAM
• Сенсор отпечатков пальца: оптический сенсор
• Камера: инфракрасная камера высокого разрешения
• Количество шаблонов лиц: 700
• Количество шаблонов отпечатков пальца: 2000
• Количество записей в журнале событий: 10000
• Функции контроля доступа: управление замком, контроль датчика двери, звонок, режим тревоги, подключение кнопки «EXIT»
• Максимальное время идентификации: 2 сек. - Настольное устройство чтения и записи смарт-карт (1 шт.)
• Интерфейс: USB 2.0
• Питание от шины USB
• Протокол работы считывателя с картой: T=0, T=1, S=10, S=9
• Протокол работы ПК со считывателем: PC/SC
• Технология: контактный
• Тип корпуса: внешний
• Размер карты: ID – 1 (полный размер) - Конвертер с комплектом ПО (1 шт.)
• Питание: от порта USB
• Максимальная скорость приёмо-передачи: 115 кБит/сек - Программатор карт типа Mifare настольный (1 шт.)
• Рабочая частота: 13,56 МГц
• Чтение/запись типов идентификаторов: Mifare 1K, Mifare 4K, Mifare ID
• Максимальная дальность работы: 4 см
• Питание: USB
• Световая и звуковая индикация: есть - Считыватель бесконтактных карт типа Em-Marine (1 шт.)
• Рабочая частота: 125 кГц
• Максимальная дальность чтения: 30 см
• Световая и звуковая индикация: есть
• Внешнее управление светодиодом и звуком
• Выходной интерфейс: Wiegand 26, Dallas Touch Memory - Считыватель бесконтактных карт типа Mifare (1 шт.)
• Рабочая частота: 13,56 МГц
• Чтение идентификаторов: Mifare Ultralight, Mifare Standard (Classic) 1K и 4К, Mifare ID.
• Диапазон дальности чтения: 3-6 см
• Световая и звуковая индикация: есть
• Внешнее управление светодиодом и звуком
• Функция синхронизации работы при подключении двух считывателей
• Выходной интерфейс: Wiegand 26/34/42/50, Dallas Touch Memory - Программатор ключей типа Touch-Memory (1 шт.)
• Внутренняя память: 500 ключей
• Питание: от сетевого адаптера 220 В, USB-порта компьютера, 4 АА батареи
• Графический дисплей разрешением 133×64 пикселей
• Алфавитно-цифровая клавиатура
• Типы электронных ключей: DALLAS, CYFRAL, ТМ2002
• Типы радиочастотных меток (RFID): EM-Marin, HID Prox II, Indala - Считыватель ключей типа Touch Memory (1 шт.)
• Тип исполнения: накладной
• Материал исполнения: металл - Сетевой контроллер типа Touch Memory (1 шт.)
• Количество ключей: 2024 шт.
• Количество запоминаемых событий: 2048 шт.
• Типы записываемых ключей: простой, мастер, блокирующий
• Интерфейс связи со считывателем: ключ-таблетка
• Наличие перемычки для выбора типа замка: есть
• Тип исполнительного устройства: электромеханический/электромагнитный замок
• Интерфейс связи: RS-485 - Блок питания (1 шт.)
• Напряжение выходное: 12 В
• Выходной ток: 5 А - Разветвитель USB (1 шт.)
• Количество портов: 4 шт.
• Внешнее питание: есть - IP-камера
• Разрешение: 1280х720 пикселей
• Режим «день-ночь», ИК подсветка
• Наличие датчика движения, ИК-фильтра
• Максимальная частота кадров: 25 кадров/с - Коммутатор неуправляемый
• Количество портов: 5
• Коммутационная матрица: 1 Гбит/с - Макет номера ТС РФ (5 шт.)
• Материал: анодированный алюминий - Контактная смарт-карта с объёмом памяти 256 байт (5 шт.)
• Размер карты: ID – 1 (полный размер)
• Тип смарт-карты: стандарт ISO 7816-1, стандарт ISO 7816-2, стандарт ISO 7816-3
• Побайтовая адресация
• Защита кодом: 3 байта
• Максимальное время записи/удаления при программировании: 2,5 мкс
• На карте должно быть название стенда, а также порядковый номер карты. Изображение должно быть нанесено с помощью принтера. - USB ключ типа e-token (1 шт.)
• Архитектура: 8-битное ядро, оптимизированное для защиты.
• Память: 72 КБ EEPROM для хранения пользовательских данных и ключей.
• Криптография: аппаратная поддержка по стандартам RSA 1024/2048, DES, 3DES, SHA-1.
• Интерфейс: USB. - Смарт-карта типа Mifare (5 шт.)
• Рабочая частота: 13,56 МГц
• Память: 1 Кбайт - Смарт-карта типа Em-Marine (5 шт.)
- Ключ-таблетка (5 шт.)
• ПЗУ объемом 64 бит;
• Время считывания: 5 мс. - Комплекс распознавания автомобильных номеров (1 к-т)
Возможности: запись видео, распознавание автомобильных номеров РФ, определение направления движения.
